内浮盘产品构造的常识介绍

　　内浮盘(也称内浮顶)是安装在储罐内部、漂浮在液面上随液位升降的浮动顶盖，核心作用是覆盖液体表面以减少蒸发损耗，降耗率可达85%～98%以上，是当前油库和化工储罐最经济的节能环保装置。工作温度-30℃～150℃，适用介质为汽油、煤油、柴油、石脑油、苯类、甲醇等对铝合金或不锈钢无腐蚀的高挥发性液体。现阶段有两种主流结构。分别是浮筒式和全接液式浮盘。

众邦设备推荐：浮筒内浮盘

　　浮筒式：骨架采用放射状六边形或井字形结构，将众多小尺寸浮筒镶嵌其中，形成蜂窝受力整体。浮筒是核心浮力元件，材质多为铝合金无缝挤压管或不锈钢焊接管，全部浮筒提供的总浮力不低于盘体自重的2倍。浮筒数量多、分布均匀，个别浮筒泄漏不会导致整体倾覆，抗卡盘能力强。

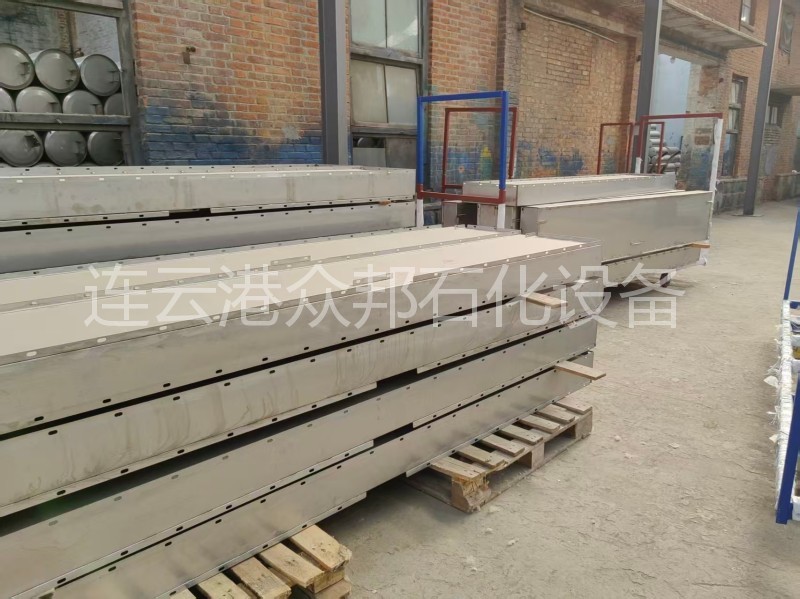

　　全接液箱式：近年因法规趋严而快速推广的新型结构。主体由主梁、蜂窝箱、支柱和周边密封组成，所有箱体下表面直接接触液面，油气空间几乎为零，降耗率可达99%以上，安全性远高于浮筒式，但造价高出20%～30%。

　　核心部件构成

　　浮力元件(浮筒/蜂窝箱)：提供浮力的主体，铝合金用LF21Y2、LD31RCS牌号，不锈钢用304/316L，碳钢用于大型储罐。浮筒有无缝挤压和卷板焊接两种工艺，无缝管密封性更好。

　　骨架与盖板：骨架是承重骨架，材质与浮筒一致;盖板(蒙板)覆盖在骨架上方形成连续液面，铝制浮盘盖板厚0.5mm，不锈钢同厚度，搭接处设压条铆接密封。

众邦设备推荐：全接液内浮盘

　　支柱：浮盘落底时的支撑件，通常为可调节高度的钢管，保证液面下降后浮盘不沉底。

　　周边密封装置：浮盘与罐壁之间的密封，是防蒸发的关键。形式分舌形密封带和囊式密封带两种，材料有丁腈橡胶、三元乙丙橡胶、氟橡胶、聚四氟乙烯等，根据介质腐蚀性选用。

　　导静电装置：浮盘与罐体之间通过铜电缆或不锈钢丝绳连接，将液面静电持续导出。

　　防旋转装置：采用不锈钢丝绳连接浮盘与罐底，防止浮盘随液面波动旋转导致密封带磨损或卡盘。

众邦设备推荐：全接液内浮盘

　　通气装置与附件：包括自动通气阀(液面上升时关闭、下降时打开消除负压)、人孔、量油孔、导波管通过装置等，保证浮盘正常呼吸和操作。
