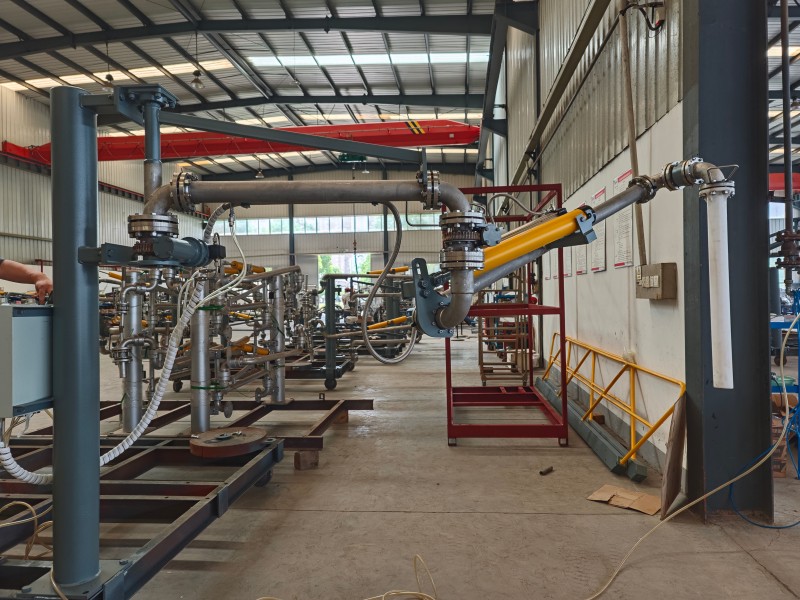

关于鹤管的具体介绍

　　鹤管(陆用流体装卸臂)是由转动灵活、密封性好的旋转接头与管道串联起来，用于槽车与栈桥储运管线之间,进行液体介质传输作业的设备。 关键部件旋转接头，采用精密数控机床加工，内藏双滚道支承结构，转动灵活，轻便可靠。外圈选用合金钢、内圈选用不锈钢或衬聚四氟乙烯，保证其能够安全、可靠的用于高温、低温、强腐蚀性的介质。 　　密封圈采用增强聚四氟乙烯材料，内衬不锈钢弹性支承环、密封经抛光处理，具有优越的自润滑性及超强的耐腐蚀性。 公称口径：按装卸臂液相管口径 使用场所代码：用al字母表示，用于火车或汽车槽车的装卸作业 装卸位置代码： 1-顶部装卸 2-底部装卸 旋转接头数量代码：计算液相管旋转接头 4-4个旋转接头 5-5个旋转接头 气相管结构代码： 0-无气相管 1-上接式 2-下接式 3-上翻式 4-翻下式 液相管结构代码： 1-上接式 2-下接式 3-上翻式 4-翻下式

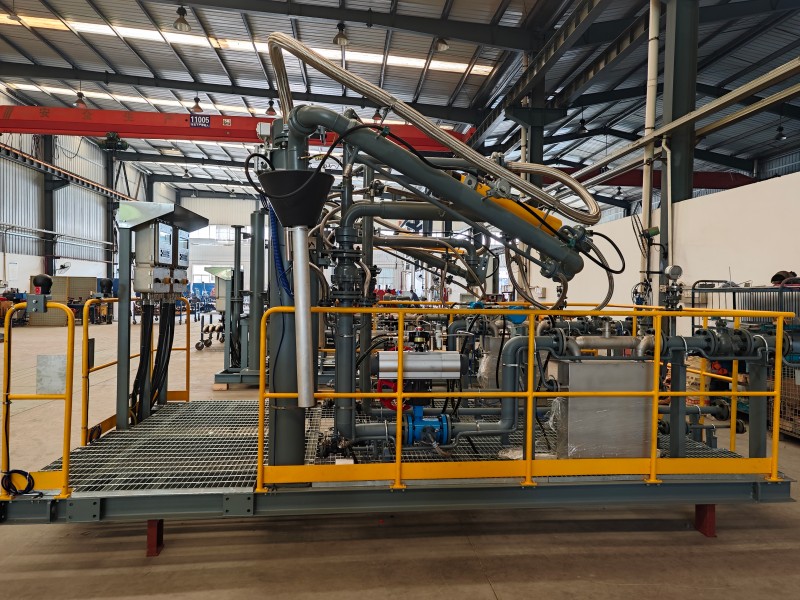

众邦设备推荐：装车撬

　　用途： 用于栈桥与汽车或火车槽车之间传输液态产品。

　　装卸方式： a、槽车顶部敞开式装卸 b、槽车顶部密闭式装卸 c、槽车底部装卸

　　平衡方式： 配重平衡、弹簧平衡

　　驱动方式： 手动、气动

　　管道材质： 碳钢、不锈钢、碳钢-聚四氟乙烯衬里。

　　密封材料： 丁腈橡胶、氟橡胶、聚四氟乙烯。 回转接头： 密封面堆焊不锈钢。

　　规　　格： 标准设计为：dn50、dn80、dn100。其它规格按用户要求设计、制造。

　　设计压力： pn0.6～pn6.0mpa 设计温度： -196℃～200℃

　　可选附件： 自动真空释放阀、手动真空释放阀、外臂锁紧、内臂复位锁紧、 接油盒、截止阀、液位报警系统、伴热系统。

　　选用原则： 1.按简图选择型号(选择方法见选择示例)。 2.按鹤管设计条件表填写设计条件。 3.选择相应的附件。 4. 选择适当的垂管型式、长度c(注明是否液下装车)。 顺装汽车鹤管 倒装汽车鹤管 鹤管(陆用流体装卸臂)
