鹤管是什么?

该信息来自:鹤管厂家 作者:众邦设备 发表时间:2022-07-29 08:05:34 浏览量:

24小时销售热线:187-0513-5651/0518-83087360

索取报价

在线咨询

[导读]:  鹤管,又称液体装卸臂,由旋转接头、内臂、外臂、垂管(主要陆用)、三维接头(主要船用),平衡器、控制系统等部件组成,主要用于汽车槽车、火车槽车或槽船装卸液体介质的装卸设备。  鹤管特点:  相比老式的软管连接,鹤管采用硬连接方式,加上紧急脱离等安全装置,可以有效防止爆管、断裂等情况的发生,具有很高的安全性;  旋转接头采用德国先进双辊道工艺,360度转向轻便,安全无渗漏,维护保养方便;  操作灵

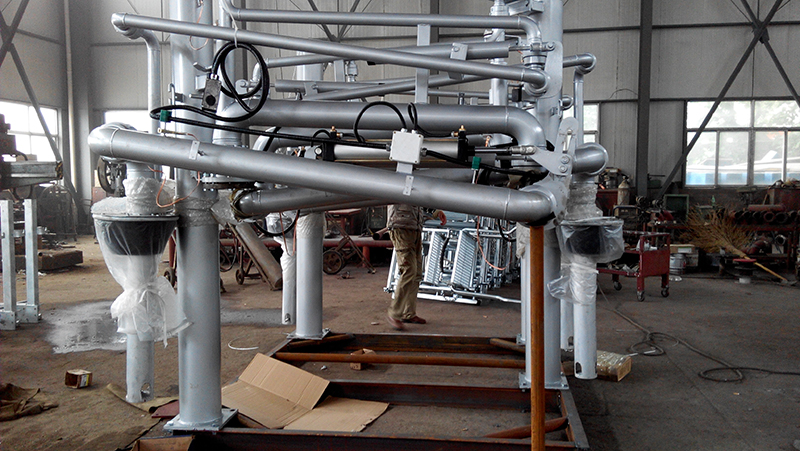

  鹤管,又称液体装卸臂,由旋转接头、内臂、外臂、垂管(主要陆用)、三维接头(主要船用),平衡器、控制系统等部件组成,主要用于汽车槽车、火车槽车或槽船装卸液体介质的装卸设备。

  鹤管特点:

  相比老式的软管连接,鹤管采用硬连接方式,加上紧急脱离等安全装置,可以有效防止爆管、断裂等情况的发生,具有很高的安全性;

  旋转接头采用德国先进双辊道工艺,360度转向轻便,安全无渗漏,维护保养方便;

  操作灵活,随遇平衡的弹簧缸平衡器使装卸臂操作轻便、省力,单人即可完成管道与槽车的连接,轻松控制装卸过程;

  根据客户装卸范围要求定制尺寸,装卸过程中,在槽车正常移动范围内与槽车随动;

  管道根据不同的液体介质采用碳钢、不锈钢、铝合金等材料,使用寿命长;

  管道可以衬四氟及加装装伴热装置,可以输送多种特殊液体介质,如盐酸、沥青、原油等;

  采用密闭装卸操作方式,可减少介质的挥发,减轻对环境的污染;


众邦装备推荐:密闭式顶部装卸鹤管AL1512

  鹤管分类:

  1、按使用场景分为:陆用液体装卸臂、船用液体装卸臂、汽车鹤管、火车鹤管等

  2、按装卸形式分为:顶部装卸鹤管、底部装卸鹤管、敞开装卸鹤管、密闭装卸鹤管等

  3、按输送介质分为:汽柴油鹤管、甲醇鹤管、乙醇鹤管、液氯鹤管、液氨鹤管、原油鹤管等

  鹤管基本参数:

  · 公称压力:CL150、CL300或PN2.5、PN6、PN10、PN16、PN25、PN40、PN63

  · 设计温度:-196℃~ 250℃

  · 公称尺寸:DN50、DN80、DN100、DN150、DN200、DN250、DN300、DN350、DN400、DN500。

  部件组成

  1.立柱:

  为使管道受力合理化,用于支承臂的重量,分散旋转接头载荷,安装稳固。

  立柱与栈桥装配时可以采用螺栓连接或焊接。

  2.内臂锁紧:

  用于在臂在收容位置时,将臂锁紧在该位置,这样可以防止因为大风环境或因非操作人员操作而使臂或周围建筑受损。

  3.接口:是臂与管线的连接部分,一般接口与管线之间采用法兰连接。

  4.旋转接头

  用于臂的旋转运动,满足正常使用范围(包络范围),常规鹤管采用4只或5只旋转接头,以实现三维运动及法兰接口的对接。

  5.内臂:

  连接接口与外臂之间的部分,可在水平面上回转。

  6.外臂:

  为鹤管的主体部分,可以实现水平方向360°,

  垂直方向75°范围的回转。

  7.气相管(AL1412/3型):

  采用不锈钢金属软管,导出挥发的气体介质。

  8.垂管:

  实现装卸臂伸入槽车内,铝合金垂管克服了钢质材料与罐车碰撞可能产生的危害。

  9.平衡系统:

  用以平衡外臂及垂管的重量,这样使得臂操作灵活、轻巧。平衡系统为弹簧缸,缸内弹簧为压缩弹簧。

  10.真空短路阀/排气阀:

  真空短路阀确保残余介质从鹤管中排空,排气阀用于卸车鹤管垂管内气体排出。

  11. 声光液位报警(可选):

  液位探头安装在垂管头部,当槽车内液体介质接近罐口时提醒操作人员关闭阀门,可与控制电液阀联动。

  产品特点

  1双滚道的旋转接头及带弹性卡的密封圈保证装卸介质不泄漏;

  2随遇平衡的弹簧缸平衡器使装卸臂操作轻便、省力;

  3装卸过程中,在槽车正常移动范围内与槽车随动;

  4装卸臂收容状态时,锁定与槽车行进方向平行,占用空间小

  关键件——旋转接头的加工与装配

  流体装卸设备的关键部件之一是旋转接头,泄漏多因旋转接头的泄漏而产生。

  以上就是关于鹤管的全部内容,您对我们感兴趣的话,欢迎咨询!
