定量装车系统

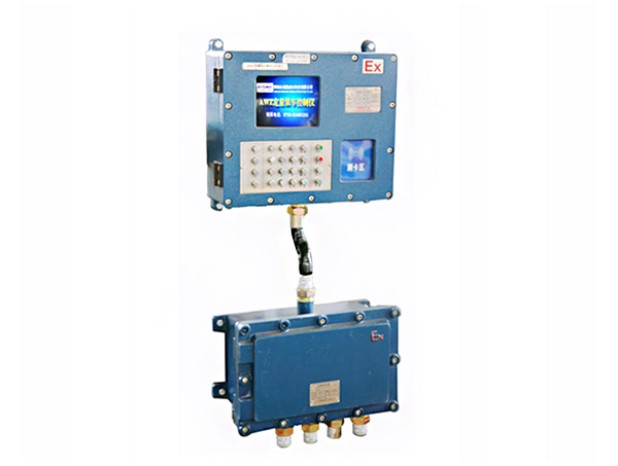

分体式定量装车控制仪(壁挂式)

发布时间:2020-08-09 17:49:05点击量:896

简述:AWZ系列隔爆型分体式定量装车控制仪(以下简称分体式定量装车控制仪),布局合理,它可以和流量计、温度计、液位开关、接地开关、控制阀以及上位机等配套,构成一套完整的分布式定量装车控制系统。本产品把分上下两个防爆箱体,各自有独立的功能,可适用于各类防护柜的安装。

  产品特点

  1、 把操作区域及显示区域单独做成一个箱体,工业级可编程控制器(PLC)” 及接线端子等做成另外一个箱体安装布局更加灵活,特别是适合于斜柜式装车控制仪

  2、 采用5.7寸彩色液晶显示,显示更加直观,清晰

  3、 可以实现一机多位的同时装车控制

  4、 内置IC卡读卡器

  5、 采用本安型的薄膜按键,按压手感好,耐用,IP等级更高

  6、结构简单、性能极稳定

  7、模块化设计、维护方便

  8、提供标准RS485和RJ45两种通讯接口,可以完全实现控制仪与上位机系统的以太网通讯,中间不需要增加转换设备,采用RJ45以太网接口,通讯速率可达10~100M

  9、提供标准的MODBUSRTU及TCP/IP协议,便于联网、组态以及与其他PLC、 DCS等系统通讯

  10、提供脉冲输入、Al、AO、DI、DO、等多种数据采集接口,使用范围广

  设备结构

  1、工业级可编程控制器(PLC)

  2、工业级一体化液晶屏操作终端

  3、内置IC卡读卡器

  4、其他工业附件

  应用领域

  1、石油、化工、制药等行业的液态物料定量装车、装桶

  2、生产过程中的定量配料及其他过程的定量控制

  主要功能

  1、数据采集、定量控制功能

  2、参数设置、顺序控制功能

  3、溢油连锁、接地连锁、急停连锁、掉电保护功能

  4、远程/就地装车转换功能

  5、实时监控、报警功能

  6、通讯联网功能

  7、设备自检、密码保护功能

  8、支持IC卡刷卡功能

  通讯方式

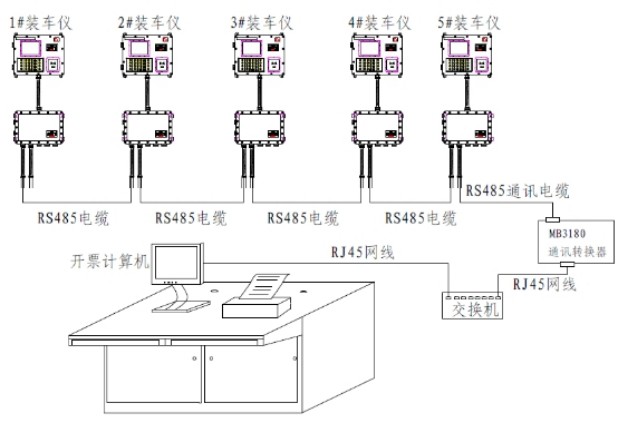

  ★RS485通讯方式:装车仪提供RS485接口通过总线方式与上位机通讯,通讯速率600~115200 bps

定量装车控制仪

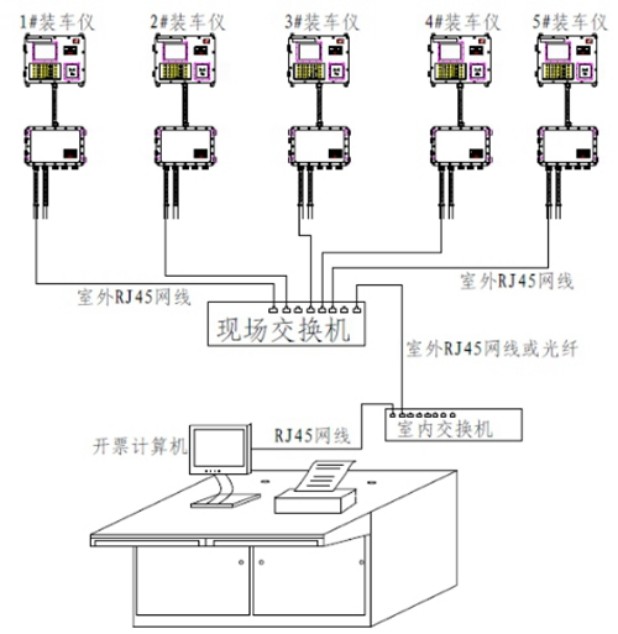

  ★RS45以太网通讯方式:装车仪提供RS45以太网接口通过星型工业以太网方式与上位机通讯,通讯速率自适应10~100M;





定量控制仪








  (1)、键盘输入栏:24个按键修改为24个不锈钢按键

  (2)、在参数表下增加分体式装车仪机构图及斜面机柜图纸

  技术指标

控制鹤位数目

一机多位

电源

AC220V,2A,50Hz.

液晶显示

高亮度STN的5.7寸彩色液晶显示模组

IC卡读卡器

非接触式实时读取,读取距离小于50CM,支持各种射频卡

键盘输入

24个按键,中文菜单操作

设备自检

自动检测设备工作状态,并可远程监视

流量信号

可接入4组0~10KHz脉冲输入

阀位信号

最多可接入13个开关接点阀位信号

继电器输出

AC220V,5A,可控制10个阀门或泵(可扩展更多)
