底部装卸车鹤管AL2543

适用介质: 挥发性、有毒介质等

产品材质:20#、16Mn、不锈钢、碳钢衬四氟

适用温度:-196°C-250°C

压力范围:-0.06MPa-4MP

口径范围:DN50/DN25、DN80/DN25、DN100/DN50



全国热线187-0513-5651 0518-83087360
产品 · 简介
技术参数
型号 AL2543
规格 DN50/DN25、DN80/DN50
适用介质 适用于液化石油气、液氨、液氯、二甲醚等高挥发性化工介质的汽、火车底部装卸。配备球阀,采用快速接头接车形式。
设计温度 -40°C-190°C
设计压力 0.6~2.5MPa
材质 20# 、不锈钢
备注 接车形式:快装接头、法兰。

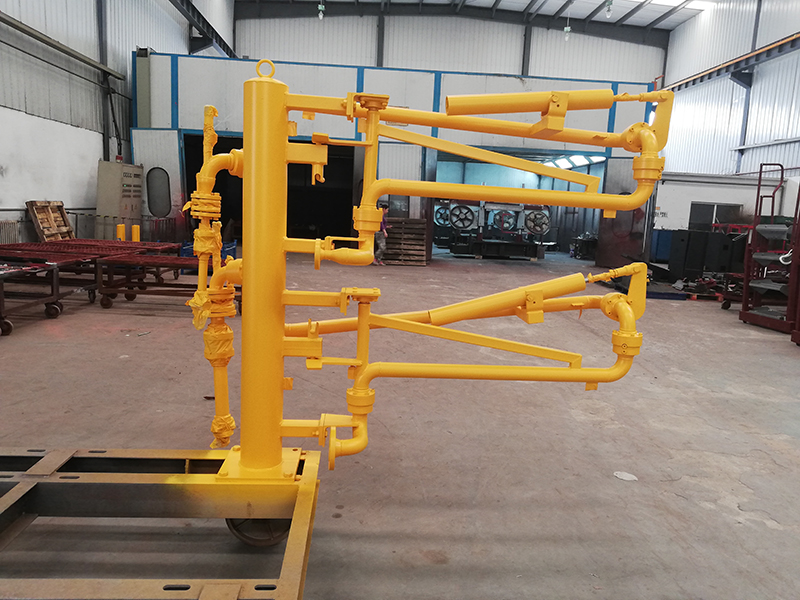

底部装卸车鹤管AL2543(图1)
下装鹤管AL2543 下载资料

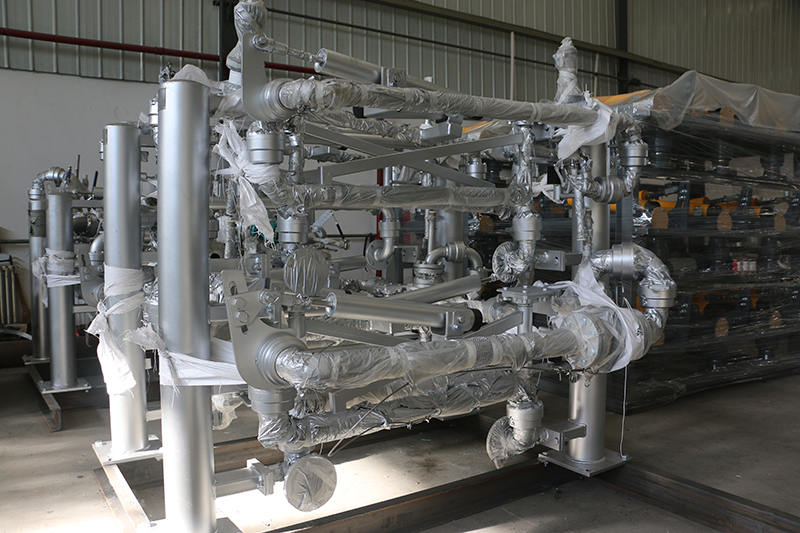

底部装卸车鹤管AL2543(图2)
鹤管选型参数表
1.  公称通径   9 栈台高度   mm
2.  输送介质   10 接口中心与栈台边缘距离   mm
3.  管道材质   11 接口中心与槽车中心距离   mm
4.  旋向 左(  )/右(  ) 12 接口法兰距栈台高度   mm
5.  现场接口法兰标准   13 最小槽车罐口高度   mm
6.  介质温度   14 最大槽车罐口高度   mm
7.  介质压力   15     mm
8.  立柱 配 / 不配 16     mm

2543鹤管
型号:2543鹤管

  底部装车鹤管产品性能

  ◆ 关键件旋转接头采用合金钢及不锈钢材质,采用精密数控机床加工,内藏双滚道支承结构,能够承受苛酷的轴向、径向及力矩负荷,转动灵活、可靠、无泄露。

  ◆ 密封圈结构独特,采用PTFE增强聚四氟材料,内嵌不锈钢骨架,密封面经抛光处理,耐磨性能极佳,密封性能优越、可靠。

  ◆ 弹簧缸平衡系统可在任意点平衡,使对位操作轻巧、合理。

  ◆ 所有承压主管道焊缝采用氩弧焊,完全符合HG/T 21608-96标准。

  ◆ 配带优质合理的静电接地系统,静电电阻小于2Ω,安全性能可靠。

  ◆ 结构合理,以最小的臂尺寸,来实现最大的包络范围。

  ◆ 装卸作业中,随槽车在正常范围内移动,发挥充分的可挠性。

  ◆ 管道材质可选用碳钢、不锈钢、低温钢、铝、玻璃钢、内衬四氟等。

  ◆ 鹤管表面采用喷砂除锈,选用优质油漆,先进的喷涂工艺,既保证了良好的外观质量,又具备极强的抗腐蚀能力。

  ◆ 按左侧型或右侧型设计制造,结构形式也可专门设计。

  ◆ 可配置可靠的液动、气动或电动操作系统,安全的报警系统。

  ◆ 可实现自动化作业,PLC控制,方便作业、检修。

  ◆ 灵巧多样的附件用以实现环境保护和安全操作。

  ◆ 鹤管(装卸臂)按HG/T21608标准进行严格检验和试验,其各项性能参数均可得到有效保证。

  ◆ 我司不仅拥有压力管道设计和安装资质,同时严格执行ISO9001质量体系,对鹤管的设计、制造、安装和服务进行全过程的控制。

  鹤管的执行/参照的标准及规范

  ◆ HG/T21608-96 《液体装卸臂》

  ◆ GB/74-84 《石油库设计规范》

  ◆ GB50160-92 《石油化工企业设计防火规范》

  ◆ GB383601 《爆炸性环境用防爆电器设备通用要求》

  ◆ GB7932 《气动系统通用技术条件》

  ◆ GB3766 《液压系统通用技术条件》

  ◆ GB150 《钢制压力容器》

  ◆ GB3323-87 《钢熔化焊接接头射线照相和除锈等级》

  ◆ GB/T8932-88 《涂装前钢材表面锈蚀等级和除锈等级》

  ◆ GB/T13384-92 《机电产品包装通用技术条件》

2543鹤管
2543鹤管
